دریچه زیر فن کویل

دریچه زیر فن کویل از دو قسمت فریم و قاب تشکیل می‌شود.در ساخت دریچه زیر فن کویل باید بدانیم که درب دریچه زیر فن کویل باید لولایی باشد و یا وزنه ای.

در تمامی موارد هدف از ساخت دریچه زیر فن کویل بازدید، تعمیر و حتی تعویض دستگاه خواهد بود.

عموما دریچه زیر فن کویل با 3 متریال فلز ،چوب و پلاستیک ساخته می شود که استفاده از این جنس ها بستگی به شرایط آب و هوایی و محیطی و جغرافیایی دارد.

یکی از کوچکترین بخش از سیستم تهویه را فن کویل ها شکل داده اند که مهندسان طراحی این تجهیزات برای تعمیر و نگهداری از فن کویل ها، دریچه هایی را تعبیه و طراحی کرده اند که بتوانند به کمک این دریچه ها دسترسی بسیار راحت تری را به فن کویل مورد نظر خود داشته باشند.

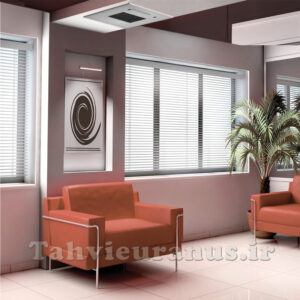

دریچه زیرفن کویل یکپارچه آلومینیومی

دریچه زیرفن کویل یکپارچه آلومینیومی به طور عمومی کلیه ادوات مکانیکی که زیر سقف کاذب ساختمان نصب می شود نیاز به درب بازدید و دسترسی جهت سرویسهای دوره ای و تعمیرات دارند.

لذا جهت دسترسی به این تجهیزات از درب های بازدید استفاده می گردد . درب بازدید فن کوئل جهت دستگاه های تهویه مانند فن کوئل ها و داکت اسپیلت استفاده می شود.
در صورتی که مکش هوای برگشت این دستگاه ها توسط کانال برگشت باشد این درب های بازدید نیازی به گریل یا شیار ندارند.

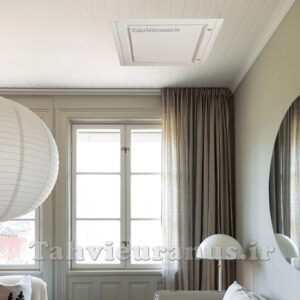

اما اگر مکش هوای برگشت از زیر دستگاه باشد درب بازدید نیاز به گریل یا شیار دارد. درب های بازدید فن کوئل به دو دسته کلی قفلی زیمنسی و لولا و دربهای بازدید فن کوئل وزنی تقسیم می شوند .
در مدلهای قفل و لولا به صورت پیش فرض گریل در نظر گرفته نمی شود اما قابلیت اضافه کردن گریل مشبک دریچه های خطی و دریچه سبد تخم مرغی روی آنها وجود دارد .

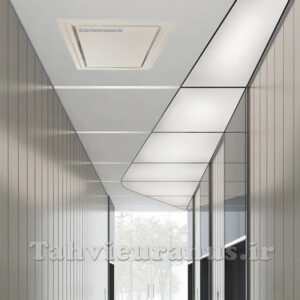

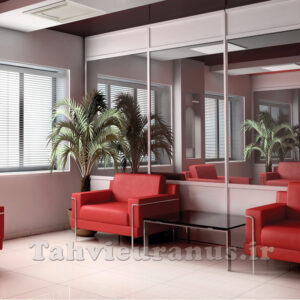

مدلهای وزنی نیز به دو محصول تک شیار و دو شیار تقسیم بندی می شوند که با توجه به میزان هوادهی دستگاه و سلیقه دکوراتیو انتخاب می شوند .

در این مدلها درب از قاب دریچه جدا بوده و درب به صورت وزنی روی قاب قرار می گیرد .
دریچه زیر فن کوئل بازشو تک شیار و دو شیار نیز با ترکیب دو مدل وزنی و قفل و لولایی تولید می شوند .

از این مدل در مواقعی که فاصله سقف تا دستگاه به اندازه کافی نباشد و جدا کردن درب بازدید وزنی امکان پذیر نباشد استفاده می شود .

لذا هم زیبایی درب های بازدید تک شیار و دو شیار حاصل می شود و همچنین محدودیت فضای بالای درب بازدید تا دستگاه از بین می رود .
بهتر است جهت اطمینان ریچه زیرفن کویل یکپارچه آلومینیومی روی قاب چوبی یا فلزی نصب شود .

در صورتی که دریچه مستقیم روی گچ نصب شود به مرور زمان امکان لقی و شل شدن دریچه وجود دارد.
جهت نصب دریچه بازدید زیرفن کویل روی دیوارهای کاذب با مصالح خشک ( کناف و …) باید حتما دقت شود که دور تا دور دریچه

از پروفیلهای مخصوص سقف کاذب جهت استحکام و اتصال مطمئن دریچه به دیوار استفاده گردد .

دریچه زیر فن کویل آلومینیوم

بیشترین استقبال از دریچه زیر فن کویل با جنس آلومینیوم شده است.

از آنجایی که دریچه زیر فن کویل با جنس آلومینیوم دارای مدل های متنوع در زمینه ساخت و قابلیت رنگ آمیزی روی سطوح آن وجود دارد، در نتیجه تمایل کارفرمایان به دریچه زیر فن کویل آلومینیومی بیشتر است. . برای پوشش دریچه های آلومینیومی از رنگ کوره ای استفاده می شود.

دریچه زیر فن کویل چوبی

دریچه زیر فن کویل چوبی قاعدتاً از جنس ام دی اف ساخته می شود و مناسب محیط هایی است که طراحی داخلی آن ها از چوب و یا ترکیبات چوبی است.

امروزه با استفاده از دستگاه های مدرن و پیشرفته همچون دستگاه سی ان سی و برش چوب این قابلیت به کارفرمایان داده می‌شود تا دریچه زیر فن کویل چوبی را با هر طرحی طراحی و انتخاب کنند.

رنگی که برای دریچه زیر فن کویل چوبی به کار برده می شود از جنس پلی اورتان به صورت پولیشی می باشد. به این ترتیب دریچه زیر فن کویل چوبی در مقابل آب و رطوبت مقاوم تر می شود.

دریچه فن کویل چوبی یکی از مناسب ترین دریچه ها برای استفاده در دیوارها و کف زمین می باشد که تناسب بسیار بالایی را در نمای داخلی ساختمان های مسکونی دارد.

معمولا از ام دی اف برای تهیه و ساخت دریچه های فن کویل چوبی استفاده می شود که برای این منظور از ماشین آلات و تجهیزات بسیار مدرنی در کارگاه ها استفاده می کنند.

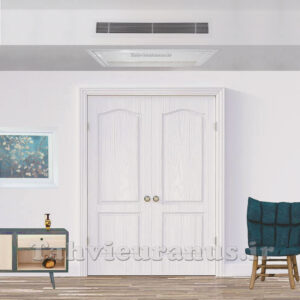

دریچه زیر فن کویل پلاستیکی

زمانی به کارفرمایان دریچه زیر فن کویل پلاستیکی پیشنهاد می شود که محل استفاده مناطق شمالی و جنوبی کشور باشد و به دلیل رطوبت فراوان استفاده از دریچه زیر فن کویل آلومینیومی و چوبی عاقلانه نباشد.

دریچه فن کویل پلاستیکی و به طور مستقیم و بی واسطه پس از تولید قابلیت نصب دارد.

از مزیت های دریچه زیر فن کویل پلاستیکی عدم نفوذ رطوبت،نم و شرجی هوا در این نوع دریچه زیر فن‌کویل می باشد.

در ساخت درب دریچه زیر فن کویل پلاستیکی از انواع درب ها از جمله درب مشبک،خطی و گل سقفی استفاده فراوانی میشود.

در این مورد نیز میزان ورود هوای محیط از طریق دریچه زیر فن کویل به محفظه ی داخلی فن کویل،بواسطه ی شیار یا معبر هوا که بر روی درب تعبیه شده بستگی دارد.

بعنوان مثال شیارها یا معابر هوای عبوری بر روی دستگاه هایی با توان بالاتر باید بزرگتر از موارد دیگر باشد.

دریچه زیر فن کویل پلاستیکی که از جنس ABS ساخته می شود مخصوص مناطقی است که رطوبت هوا در آنجا زیاد است.

این در حالی است که دریچه زیر فن‌کویل چوبی نیز بسیار دکوراتیو بوده و از کد رنگ های متناسب برخوردار است.

در ساخت دریچه زیر فن کویل پلاستیکی به تمام انواع متنوعِ درب هایی که در مدل های فلزی و چوبی وجود دارد میتوان دسترسی داشت و در واقع دریچه زیر فن کویل پلاستیکی را در نمونه های لولایی و وزنه ای می توان در ابعاد مختلف تولید نمود.

کاربردی ترین انواع دریچه زیر فن کویل

کاربردی ترین انواع دریچه زیر فن کویل می‌توان به دریچه زیر کویل مدل شیاری یا گریلی اشاره کرد. در این مدل دریچه زیر فن کویل شیارهای موازی در طول های ۹ و ۱۸ سانتی متری روی درب دریچه زیر فن کویل نصب می شود و هوای برگشت دستگاه را از محیط تامین می نمایند.

جانمایی این شیار ها روی درب دریچه زیر فن کویل بستگی به دستگاه فن کویل دارد تا بیشترین امکان هوارسانی به دستگاه تامین گردد.

نوعی دیگر دریچه زیر فن کویل مدل مشبک آن می باشد. در این حالت روی درب دریچه زیر فن کویل یک دریچه مشبک لانه زنبوری تعبیه می گردد.

این دریچه مشبک دارای توری می باشد. ابعاد دریچه مشبک بستگی به نیاز دستگاه فن‌کویل به هوای برگشت دارد.

پس از آنکه در دستگاه هواساز برای هوارسانی محیط در سقف کاذب نصب شد جهت امکان بازدید تعمیر و چکاپ این دستگاه از دریچه زیر فن کویل استفاده می گردد.

دریچه زیر فن کویل جهت تعمیر دستگاه فن کویل روی سقف کاذب تعبیه می شود. برای ساخت دریچه زیر فن کویل از سه نوع جنس آلومینیوم چوب و ABS استفاده می گردد. هر دریچه زیر فن کویل از دو قسمت قاب و فریم تشکیل می‌شود متنوع ترین انواع دریچه زیر فن کویل از جنس آلومینیوم است و نوع دستگاه فن کویل در تعیین مدل درد دریچه زیر کوتل بسیار تأثیرگذار است.

اگر هوای برگشت دستگاه فن کویل از طریق کانال هوا تامین شود ساختار درب دریچه زیر فن کویل به صورت ساده و بدون هیچ منفذی خواهد بود.

اما اگر هوای برگشت دستگاه فن کویل از طریق درب دریچه زیر فن کویل تامین شود باید شیاردار باشد. این شیارها به عنوان منافذ عبور هوا محسوب می گردند. درب دریچه زیر فن کویل در مدلهای خطی، مشبک، گریلی، گل سقفی، کله قندی و…. ساخته می شود.

برای اینکه دریچه زیر فن کویل پس از نصب دارای نمای شیک و زیبایی باشد می توان آنرا بصورت پیچ مخفی نصب نمود.

در این حالت جای پیچ بر روی نمای فریم به هیچ عنوان قابل مشاهده نمی باشد و پیچ هایی که باید دریجه زیر فن کویل را به فریم متصل نماید لزوما باید در قسمت دیواره ی داخلیِ فریم ایجاد گردد که پس از پیچ کاری و تعبیه ی فریمِ دریچه زیر فن کویل در محل خود زایده های پیچ بر روی نمای بیرونی پدیدار نماند و دریچه زیر فن کویل به زیباترین شکل قابل مشاهده باشد.

این روش از نصبِ دریچه زیر فن کویل را پیچ از تو یا پیچ مخفی می نامند. البته لازم به ذکر است این روش در تمام انواع دریچه های زیر فن کویل از جمله دریچه زیر فن کویل آلومینیومی، دریچه زیر فن کویل چوبی و دریچه زیر فن کویل پلاستیکی قابل اِعمال است.

از نکات مهم در این نوع از نصب دریچه زیر فن کویل رعایتِ استفاده از تعدادِ استانداردِ جای پیچ بر روی دیواره داخلیِ فریم دریچه زیر فن کویل می باشد.

بدیهی ست هر چه ابعاد دریچه زیر فن کویل بزرگتر باشد تعدادِ جای پیچ ها نیز باید بیشتر باشد.موضوع مهمِ دیگری که در زمان پیچ کاری در این حالت باید مورد توجه قرار گیرد این است که میزان سفت کردنِ پیچ در محل مربوطه باید با کنترل و دقت صودت پذیرد که نمای فریم دریچه زیر فن کویل پس از اتمام مراحل نصب دچار تاب خوردگی نگردد و محیطِ فریم دریچه زیر فن کویل بصورت کامل بر روی سطح سقف متصل و منطبق گردد و از ایجاد هرگونه نمای پستی و بلندی در ساختار فریم و درب دریچه زیر فن کویل جلوگیری به عمل آید.

از مزایای دیگرِ این روش این است که از این روش در هر دو مدل دریچه زیر فن کویلِ لولایی و وزنه ای بطور یکسان می توان بهره گرفت.

البته در این روش باید در انتخاب پیچ های مناسب که عموما بصورت سر مته ای می باشند دقت فراوانی به خرج داد،منطور از انتخاب پیچ مناسب صرفا سرمته دار بودنِ پیچ نیست،بلکه باید تاج پیچ نباید از برجستگیِ زیادی برخوردار باشد که از بسته شدنِ درب دریچه زیر فن کویل جلوگیری کند.یعنی انتخاب پیچ با تاجِ سرتخت از موارد مهم در این روش از نصب دریچه زیر فن کویل می باشد.

تناسب ساختار درب دریچه زیر فن کویل با دریچه دهش هوای فن کویل از جمله مواردی هست که در زیبایی و تناسب محیط تاثیر بسزایی میگذارد.

یعنی اگر مدل دریچه دهش هوای فن کویل خطی است باید دریچه ی هوارسانِ دربِ دریچه زیر فن کویل نیز خطی باشد که اصول هارمونی رعایت شود.

نوع و مدلِ دربِ دریچه زیر فن کویل بنا به کارکرد، کاربرد و عملکردِ دستگاههای مختلف که توسط شرکت های فعال در این زمینه تولید می گردند تعیین،طراحی و تولید می گردد.

دریچه زیر فن کویل شیاردار با انواع شیارهای موازی،محیطی،خطی و مشبک و نیز دریچه زیر فن کویل گل سقفی تک گل و دوگل از انواع و مدل های مختلف در این زمینه به شمار می آیند.

موضوع مهمی که در ایجاد شیارهای مربوطه روی درب دریچه زیر فن کویل مورد تاکید قرار می گیرد میزان هوارسانیِ لازم برای دستگاه فن کویل می باشد.اگر قدرت و توان دمش دستگاهِ فن کویل به قدری باشد که نیاز به تهویه محیط بزرگی را داشته باشد.

لذا برای تامین هوای برگشتِ دستگاه نیاز به ایجادِ مجرای بیشتری برروی درب دریچه زیر فن کویل می باشد.

با رعایت این موضوع و ایجاد شکاف یا معبر ورود هوای لازم هم می توان به افزایش طول عمرمفید دستگاه امیدوار بود و هم از بروز صدا و زوزه ی ناشی از قدرت مکش و دمشِ دستگاه فن کویل جلوگیری نمود.

ویژگی های اصلی دریچه زیر فن کویل:

یکی از مهمترین دلایلی که سبب شده است تا امروزه بسیاری از افراد به دنبال راهنمای خرید و استفاده از دریچه فن کویل باشند، ویژگی های این محصولات می باشد. از مهمترین و اصلی ترین ویژگی های مربوط به دریچه های فن کویل می توان به موارد زیر اشاره کرد:

مناسب برای استفاده در فن کویل های ساختمان های مسکونی، اداری و تجاری
داشتن طرح زیبا و ایجاد نظم در قسمت های مختلف ساختمان
امکان تعمیر و نگهداری فن کویل ها به کمک دریچه های مذکور
قابلیت باز و بسته کردن دریچه ها
داشتن تنوع بسیار بالا از لحاظ ابعاد
امکان نصب توری در دریچه ها
داشتن قیمت بسیار مناسب
شایان ذکر است علاوه بر موارد یادشده برای تناسب ساختار دریچه زیر فن کویل بر روی سازه ی سقف کاذب می توان از متریال کناف بعنوان سازه ی درب دریچه زیر فن کویل استفاده نمود.

موضوع رنگ و تناسب نمای ساختار دریچه زیر فن کویل نیز در مدل های مختلف به نوبه ی خود در ایجاد هارمونیِ محیطی بلاشک از اهمیت بالایی برخوردار است.

با توجه به توضیحات مذکور می توان اذعان نمود دریچه زیر فن کویل بعنوان وسیله ای برای چکاپ،تعمیر و تعویض دستگاه فن کویل در صنعت تهویه مطبوع،به لحاظ سخت افزاری و مکملی وسیله ای کاربردی تلقی می گردد.

با توجه به محدودیت کاربرد فلز از جمله ورق روغنی،گالوانیزه و حتی آلومینیوم در مناطق مختلف،انتخاب جنس مناسب از جمله پلاستیک یا abs برای تولید دریچه زیر فن کویل می تواند گزینه مناسبی باشد.

این نوع دریچه زیر فن کویل برای مناطقی مثل شمال یا جنوب کشور که دارای رطوبت بالایی هستند از گزینه های اجباری و الزامی محسوب میشوند.

عدم نفوذ یا تاثیر رطوبت و عدم امکانِ اکسید شوندگیِ پلاستیک در برابر عوامل فرسایشی، آنرا به شدت کاربردی نموده است.

از آنجا که ظاهر و ساختار دریچه زیر فن کویل پلاستیکی،نیاز به رنگ آمیزی ندارد هزینه های جانبی از جمله هزینه عملیات رنگ را در تولید به خودیِ خود حذف میکند. البته این موضوع در کاهش زمان تولید نیز می تواند تاثیرگذار باشد.

قیمت دریچه بازدید فن کویل

اولین فاکتور در تعیین قیمت دریچه بازدید فن کویل جنس ساخت آن میباشد. به طور کلی قیمت دریچه زیر فن کویل از جنس ام دی اف بالاتر از قیمت نوع آلومینیومی و آهنی می باشد.

گزینه تاثیر گذار بعدی در تعیین قیمت دریچه فن کویل، مدل دریچه است.

دریچه های بازدید با مدلهای مختلف مانند دریچه بازدید با گریل معمولی ، مشبک، خطی ، گل سقفی به شکل تک و دوبل ساخته می شوند. قیمت هر کدام از این مدل ها بر اساس طرح آن متفاوت خواهد بود.

برای نمونه قیمت دریچه بازدید فن کویلی در مدلهای گل سقفی بالاتر از قیمت دریچه زیر فن کویل در مدل های دیگر میباشد.

گزینه ی دیگری که در تعیین قیمت دریچه زیر فن کویل موثر است نوع درب دریچه است. دریچه های بازدید معمولا با دو مدل درب وزنه ای و لولایی با قفل زیمنسی طراحی و ساخته میشوند.

به طور کلی قیمت دریچه فن کویل با درب لولایی و قفل زیمنسی بالاتر از قیمت دریچه بازدید فن کویل با درب وزنه ای خواهد بود.

عامل دیگر در تعیین قیمت این دریچه ها، کیفیت اجرای رنگ کوره‌ای میباشد. نوع و کیفیت رنگ به کار رفته در تولید که باعث زیبایی و تنوع ظاهری دریچه بازدید فن کویل می شود، از فاکتورهای تعیین قیمت نهایی محصول محسوب میشود.
