کلیپس با پیچ
کلیپس با پیچ یا گیره فلنج گالوانیزه از دیگر متعلقات فلنج گالوانیزه است که وظیفه ی اتصال دو فلنج گالوانیزه را به عهده دارد
ساختارگیره فلنج گالوانیزه به صورت حرف Cانگلیسی است .
باله ی بالایی کلیپس فلنج گالوانیزه که توسط یک پیچ مجهز شده است با فشاری که از محکم شدن پیچ به دو قطعه فلنج گالوانیزه وارد می آورد .
باعث ایستایی و تثبیت یک جفت فلنج گالوانیزه نسبت به یکدیگر خواهد شد .
استفاده از مکانیزم قفل شونده، اتصالی پایدار با نصب نمودن ساده و راحت را در پی دارد.
موارد استفاده و کاربرد کلیپس گالوانیزه این می باشد که ، از کلیپس روی جفت پروفیل فلنج کانال هوا با رعایت دستورالعمل‌‌های موجود سبب جلوگیری از خم شدن پروفیل فلنج در راستای بخش طولی آن می شود.
با استفاده از این کلیپس های گالوانیزه دیگر نیاز به سوراخ‌کاری فلنج‌ها به منظور متصل نمودن آن‌ها را مرتفع می‌نماید.
به منظور متصل نمودن 2 قاب فلنج وابسته به مقدار فشار هوای داخل کانال تاسیسات فاصله های متصل نمودن آن‌ها تعیین میشود.
کلیپس ، به قطعه ای گفته می شود که دو فلنج گالوانیزه کانال هوا را به یکدیگر متصل می کند این اتصال به وسیله یک پیچ انجام می شود.
انواع پروفیل فلنج از جنس ورق گالوانیزه می باشد که در ابعاد گوناگون ساخته می شود.
ضخامت ورق گالوانیزه استفاده شده برای ساخت پروفیل فلنج، بسته به سایز فلنج از ورق 0.6 ، 0.7 و 0.8 ساخته می شود.
پروفیل فلنج گالوانیزه دارای شیاری است که سر کانال هوا وارد آن شده و با ماستیک تعبیه شده درون پروفیل آب بندی می شود.
از اتصال پیچ خودکار به منظور استحکام پروفیل فلنج سرکانال استفاده می شود.
طراحی کلیپس با پیچ
طراحی ظاهر پروفیل فلنج به گونه ای است که دارای بیشتری استحکام فیزیکی باشد
و اتصال کانال و دو قطعه فلنج به بهترین شکل ممکن صورت گیرد.
پروفیل فلنج گالوانیزه در سایزهای 20، 30 و 35 میلیمتر می باشد.

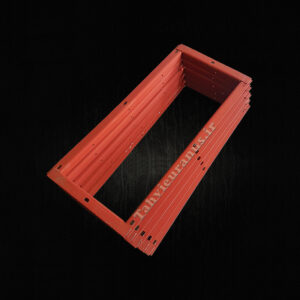

به منظور ساخت یک فلنج گالوانیزه ابتدا باید پروفیل فلنج به ابعاد کانال (با درتظر گرفتن کاهش طول مربوط به گوشه فلنج) بریده می شود.
در مرحله بعد گوشه فلنج (کرنر) درون زائده جانبی پروفیل می شود تا با اتصال چهار تکه پروفیل یک فلنج مستطیل شکل ساخته شود.
پس از آنکه چهار طرف لبه کانال در مادگی چهار قطعه پروفیل فلنج فرو رفت.
و با تجهیز مناسب تثبیت و مستحکم شد دو سر کانال توسط فلنج به یکدیگر متصل می شود.
به منظور اتصال دو فلنج به یکدیگر از تجهیزی به نام کلیپس یا کلمپ استفاده می شود.
کلیپس از یک تکه لقمه ای شکل به همراه یک پیچ ساخته می شود.
که در برآمدگی دو قطعه فلنج فرو رفته و محکم می شود تا اتصال تثبیت شود.
همچنین اتصال پیچ و مهره در چهار گوشه دو فلنج موجب تقویت اتصال می گردد.
به منظور آب بندی اتصال دو سر کانال از نوار درزگیر استفاده می شود.
نوار درزگیر ساخته شده از فوم و عایق الاستومریک می باشد که به یک سر فلنج چسبانده می شود.
و با اتصال دو قطعه فلنج به یکدیگر محل اتصال را هوا بندی می کند.
از چسب ماستیک نیز به منظور به منظور هوابندی گوشه ها استفاده می شود.
