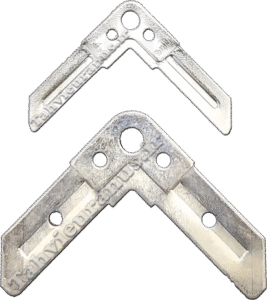

گوشه فلنج گالوانیزه (کرنر)

گوشه فلنج گالوانیزه از جنس گالوانیزه است.
یکی از مهمترین قطعات جانبی فلنج گالوانیزه کرنر می باشد که نقش چهار چوب دهنده به فلنج گالوانیزه را ایفا می کند .

کرنر یک قطعه ی ال شکل می باشد و از ورق گالوانیزه ی ضخیم تولید می شود که در پرس های سنگین قالب گیری شده است .
بر روی خم یا قایم الزاویه ی کرنر فلنج گالوانیزه ، سوراخ هایی هست که توسط این سوراخ ها دو قطعه فلنج گالوانیزه به وسیله ی پیچ و مهره به هم متصل میگردند و در نتیجه تثبیت خواهند شد .
لازم به ذکر است که سایز کرنر ها برای انواع مختلف فلنج گالوانیزه به طور جداگانه تولید خواهد شد .

به طور مثال کرنر فلنج گالوانیزه ۲۰ با کرنر فلنج گالوانیزه ۳۰ با هم متفاوت خواهد بود . نحوه ی به کار گیری کرنر فلنج گالوانیزه بسیار ساده و به روش نر و مادگی خواهد بود .

بدین صورت که تیغه های هر باله از کرنر فلنج گالوانیزه در حفره های جانبی فلنج گالوانیزه فرو رفته و پرچ می شود .
ساختار کرنر همچون فلنج گالوانیزه از جنس ورق گالوانیزه می باشد.
از آنجایی که کرنر در ساختار فلنج گالوانیزه نقش مهمی را دارد ، در نتیجه باید ورقدر سایز های 2 و 3 و 4 سانتیمتر تولید می شود.

و همچنین در ضخات های مختلفی تولید می شود.

استحکام فلنج کانال وابسته به ضخامت گوشه فلنج است.

 جنس گوشه فلنج گالوانیزه

انواع پروفیل فلنج از جنس ورق گالوانیزه می باشد که در ابعاد گوناگون ساخته می شود.

ضخامت ورق گالوانیزه استفاده شده برای ساخت پروفیل فلنج، بسته به سایز فلنج از ورق 0.6 ، 0.7 و 0.8 ساخته می شود.

پروفیل فلنج گالوانیزه دارای شیاری است که سر کانال هوا وارد آن شده و با ماستیک تعبیه شده درون پروفیل آب بندی می شود.

از اتصال پیچ خودکار به منظور استحکام پروفیل فلنج سرکانال استفاده می شود.

طراحی ظاهر پروفیل فلنج به گونه ای است که دارای بیشتری استحکام فیزیکی باشد

و اتصال کانال و دو قطعه فلنج به بهترین شکل ممکن صورت گیرد.

پروفیل فلنج گالوانیزه در سایزهای 20، 30 و 40 میلیمتر می باشد.

به منظور ساخت یک فلنج گالوانیزه ابتدا باید پروفیل فلنج به ابعاد کانال (با درتظر گرفتن کاهش طول مربوط به گوشه فلنج) بریده می شود.

در مرحله بعد گوشه فلنج (کرنر) درون زائده جانبی پروفیل می شود تا با اتصال چهار تکه پروفیل یک فلنج مستطیل شکل ساخته شود.

پس از آنکه چهار طرف لبه کانال در مادگی چهار قطعه پروفیل فلنج فرو رفت

و با تجهیز مناسب تثبیت و مستحکم شد دو سر کانال توسط فلنج به یکدیگر متصل می شود.

به منظور اتصال دو فلنج به یکدیگر از تجهیزی به نام کلیپس یا کلمپ استفاده می شود.

کلیپس از یک تکه لقمه ای شکل به همراه یک پیچ ساخته می شود

که در برآمدگی دو قطعه فلنج فرو رفته و محکم می شود تا اتصال تثبیت شود.

همچنین اتصال پیچ و مهره در چهار گوشه دو فلنج موجب تقویت اتصال می گردد.

به منظور آب بندی اتصال دو سر کانال از نوار درزگیر استفاده می شود.

نوار درزگیر ساخته شده از فوم و عایق الاستومریک می باشد که به یک سر فلنج چسبانده می شود

و با اتصال دو قطعه فلنج به یکدیگر محل اتصال را هوا بندی می کند.

از چسب ماستیک نیز به منظور به منظور هوابندی گوشه ها استفاده می شود.

رنگ آمیزی گوشه فلنج گالوانیزه

تمامی محصولات را بارنگهای مختلفی از قبیل:

سفید ،کرم ،قهوه‌ای معمولی ،قهوه‌ای‌ سوخته و مشکی ارایه می کنیم.
