فلنج گالوانیزه
فلنج گالوانیزه قطعه ای است که به عنوان رابط دو قطعه کانال در صنعت داکت هوا به کار می رود.
این فلنج از پروفیل گالوانیزه تولید می شود .
این فلنج از تسمه های ورق گالوانیزه با ضخامت ۶/۰ و ۷/۰ و حتی یک میلیمتر در شاخه های چهار متری ساخته می شود .
این فلنج با چند برش از حالت پروفیل به شکل این فلنج در می آید و بر عکس روش های سنتی که طی انجام عملیات سخت از حالت نبشی به فلنج در آمده و به راحتی به وسیله ی سه برش ، تبدیل به فلنج استاندارد خواهد شد .
این فلنج به روش تداخلی لبه های دهانه از کانال هوا در نقطه ی اتصال درون مادگی فلنج قرار می گیرد و با پرچ یا نقطه جوش این اتصال محکم کاری خواهد شد .

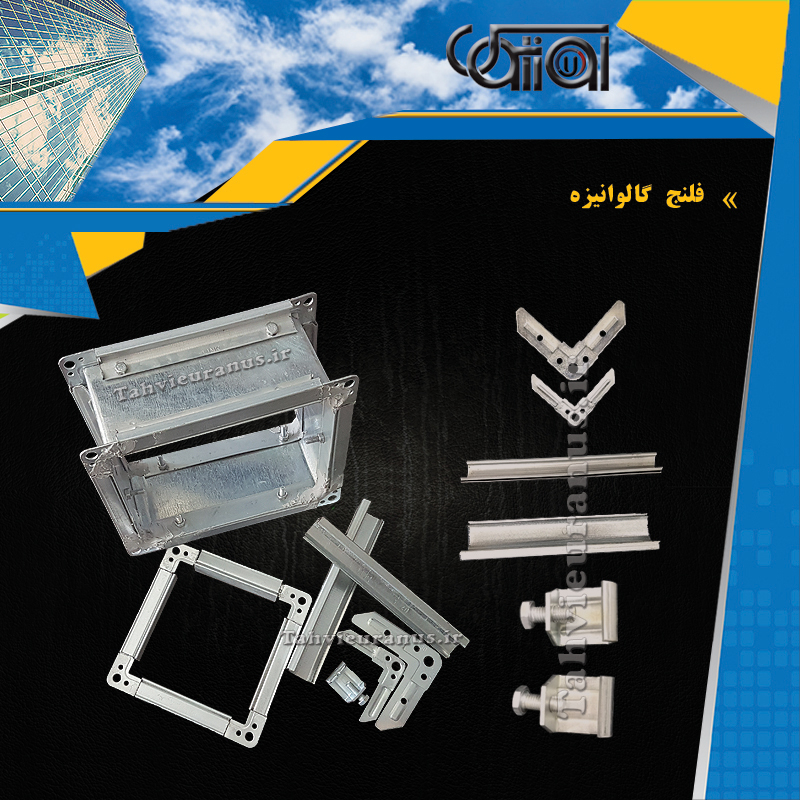

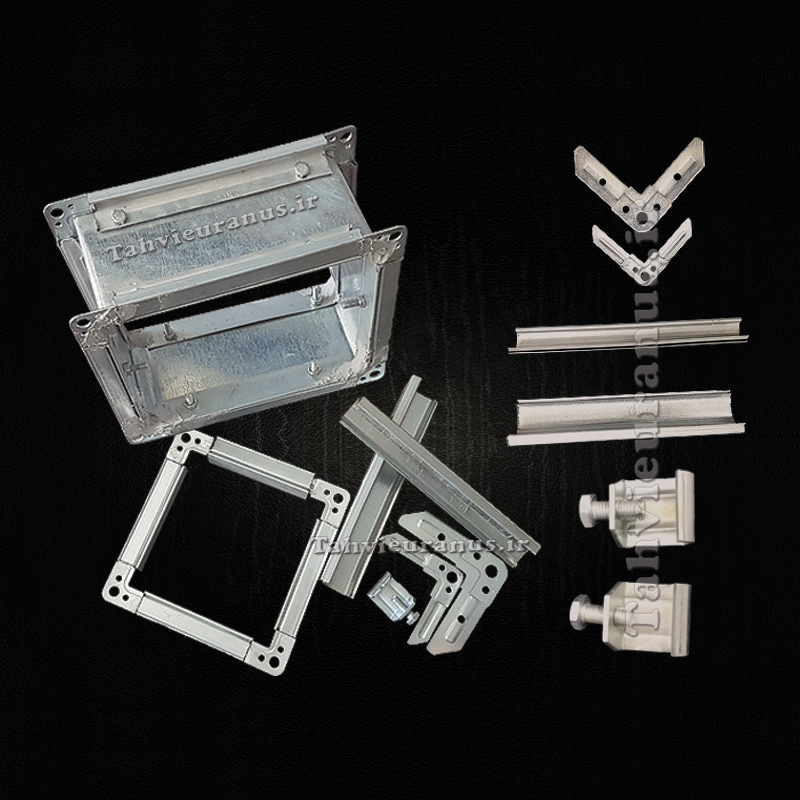

متعلقات فلنج گالوانیزه
- کرنر فلنج از مهمترین قطعات جانبی این فلنج می باشد که نقش چهار چوب دهنده به این فلنج را ایفا می کند . کرنر یک قطعه ی ال شکل می باشد و از ورق گالوانیزه ی ضخیم تولید می شود.
- کلیپس فلنج این قطعه وظیفه ی اتصال دو قطعه فلنج را به عهده دارد . ساختار کلیپس فلنج به شکل حرف Cانگلیسی می باشد .
- نوار درزگیر فلنج از نوار درزگیرالاستومری یا گسکت برای هوابندی فلنج استفاده می شود .
- محل جانمایی این محصول بین دولایه از فلنج گالوانیزه می باشد و با محکم تر شدن ساختار دو قطعه فلنج نسبت به هم و فشاری که به کلیپس وارد می شود تمام منافذ و درزهای احتمالی را مسدود و از احتمال نشت هوا جلوگیری به عمل می آید .
- ساپورت گالوانیزه کانال یا ساپورت C ساپورت مخصوص فلنج از ورق ضخیم گالوانیزه تشکیل می شود که طی پرس کاری و خم کاری به شکل حرف Cانگلیسی در آمده و همین خم ها باعث استحکام مضاعف این ساپورت می شود . سوراخ های روی ساپورت
- گالوانیزه باعث می گردد که امکان تنظیم محل دقیق آویز به بهترین شکل فراهم شود .
ویژگی های فلنج گالوانیزه
۱)زمان ساخت بسیار پایین در نتیجه تولید با تعداد بالا و سرعت بالا
۲) چون جنس آن ورق گالوانیزه می باشد ،نیازی به پوشش ضد زنگ یا رنگ بر روی سطوح آن نیست .
۳)استفاده از نوار های درزگیر الاستومری و ماستیک برای هوابندی آن
۴)زیبایی خاص در مکان هایی که داکت هوا به صورت اکسپوز انجام شده (به دلیل هم جنس بودن داکت هوا و فلنج گالوانیزه)
۵)وزن آن مناسب و قابلیت حمل و نصب راحت
۶) حجم کم درنتیجه قابلیت انبارداری
۷)زمان کم برای تبدیل پروفیل فلنج گالوانیزه به این فلنج
این فلنج محصولی است پایه ، جهت رابط دو قطعه کانال هوا که کاربرد فراوانی در صنعت داکت و کانال هوای گالوانیزه داشته و از پروفیل ورق گالوانیزه ساخته می شود .
این فلنج از تسمه های ورق گالوانیزه با ضخامت ۶/۰ ، ۷/۰ و حتی یک میل ، در طول چهار متر تولید و عرضه می گردد .
برخلاف فلنج گلوانیزه ی سنتی که طی مراحل سخت از حالت نبشی به فلنج در می آید ، این فلنج به راحتی با سه برش از حالت پروفیل به صورت فلنج گالوانیزه ی مورد استفاده در می آید .
این فلنج در سایزهای ۲۰ ، ۲۵ ، ۳۰ ، ۳۵ و ۴۰ ساخته می شود .
فشار هوا و نیروهای وارده را بر پایه استاندارد ساخت کانال SMACNA-HVAC و استاندارد کانال هوا با ورق فولادیDW144را تحت پوشش قرار خواهد داد .
موارد استفاده فلنج گالوانیزه :
۱-اگر سایز این فلنج ۲۰ باشد میزان کاهش طول فلنج نسبت به طول فلنج خور ۲۸ تا ۳۰ میل می باشد .
۲-اگر سایز فلنج ۲۵ باشد میزان کاهش طول فلنج نسبت به طول فلنج خور ۲۶ تا ۲۸ میل می باشد .
۳-اگر سایز این فلنج ۳۰ باشد میزان کاهش طول فلنج نسبت به طول فلنج خور ۲۴ تا ۲۶ میل می باشد .
۴-اگر سایز فلنج۳۵ باشد میزان کاهش طول فلنج نسبت به طول فلنج خور ۳۲ تا ۳۴ میل می باشد .
۵-اگر سایز فلنج ۴۰ باشد میزان کاهش طول فلنج نسبت به طول فلنج خور ۳۴ تا ۳۶ میل می باشد .
