پروفیل فلنج گالوانیزه

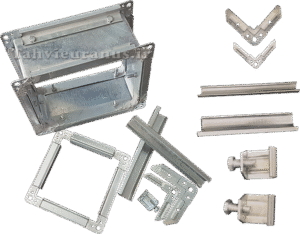

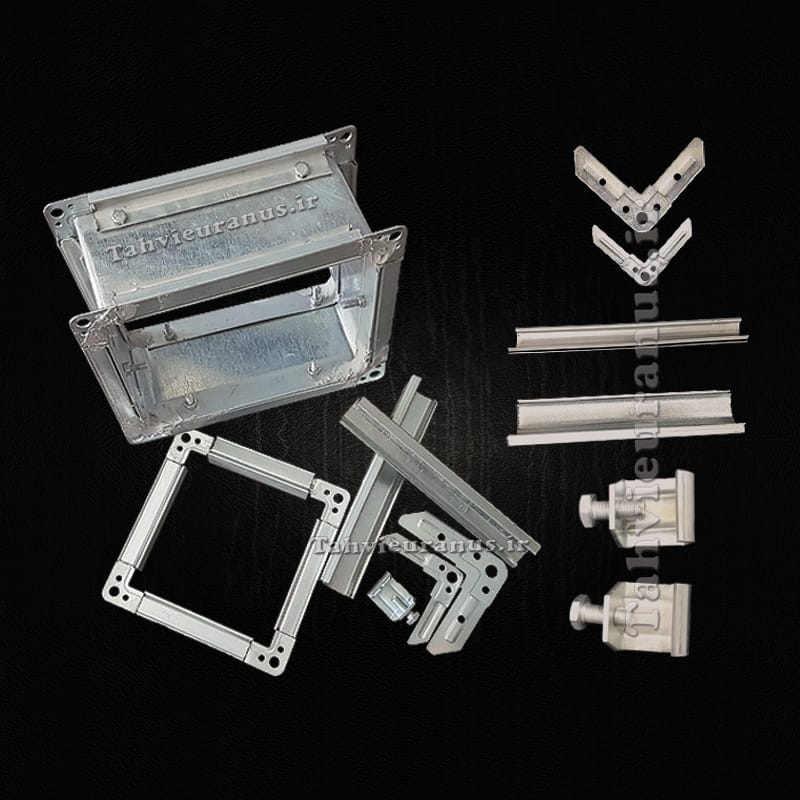

پروفیل فلنج گالوانیزه محصولی است پایه ، جهت رابط دو قطعه کانال هوا که کاربرد فراوانی در صنعت داکت و کانال هوای گالوانیزه دارد .
ساختار فلنج گالوانیزه از پروفیل ورق گالوانیزه ساخته می شود .
فلنج گالوانیزه از تسمه های ورق گالوانیزه با ضخامت ۶/۰ ، ۷/۰ و حتی یک میل ، در طول چهار متر تولید و عرضه می گردد .
برخلاف فلنج گلوانیزه ی سنتی که طی مراحل سخت از حالت نبشی به فلنج در می آید ، فلنج گالوانیزه به راحتی با سه برش از حالت پروفیل به صورت فلنج گالوانیزه ی مورد استفاده در می آید .
فلنج گالوانیزه در سایزهای ۲۰ ، ۲۵ ، ۳۰ ، ۳۵ و ۴۰ ساخته می شود . این نوع فلنج گالوانیزه ، فشار هوا و نیروهای وارده را بر پایه استاندارد ساخت کانال SMACNA-HVAC و استاندارد کانال هوا با ورق فولادیDW144را تحت پوشش قرار خواهد داد .
فلنج گالوانیزه به روش تداخلی لبه های دهانه ی هر بعد از کانال هوا در نقطه ی اتصال درون مادگی فلنج گالوانیزه قرار می گیرد و با پرچ یا نقطه جوش این اتصال محکم کاری خواهد شد .
فلنج گالوانیزه به شرح زیر مور استفاده قرار می گیرد :
۱-اگر سایز فلنج گالوانیزه ۲۰ باشد میزان کاهش طول فلنج گالوانیزه نسبت به طول فلنج خور ۲۸ تا ۳۰ میل می باشد .
۲-اگر سایز فلنج گالوانیزه ۲۵ باشد میزان کاهش طول فلنج گالوانیزه نسبت به طول فلنج خور ۲۶ تا ۲۸ میل می باشد .
۳-اگر سایز فلنج گالوانیزه ۳۰ باشد میزان کاهش طول فلنج گالوانیزه نسبت به طول فلنج خور ۲۴ تا ۲۶ میل می باشد .
۴-اگر سایز فلنج گالوانیزه ۳۵ باشد میزان کاهش طول فلنج گالوانیزه نسبت به طول فلنج خور ۳۲ تا ۳۴ میل می باشد .
۵-اگر سایز فلنج گالوانیزه ۴۰ باشد میزان کاهش طول فلنج گالوانیزه نسبت به طول فلنج خور ۳۴ تا ۳۶ میل می باشد .
پروفیل فلنج گالوانیزه از جنس ورق گالوانیزه می باشد که در ابعاد گوناگون ساخته می شود.
ضخامت ورق گالوانیزه استفاده شده برای ساخت پروفیل فلنج، بسته به سایز فلنج از ورق 0.6 ، 0.7 و 0.8 ساخته می شود
عملکرد پروفیل فلنج گالوانیزه
پروفیل فلنج گالوانیزه دارای شیاری است که سر کانال هوا وارد آن شده و با ماستیک تعبیه شده درون پروفیل آب بندی می شود.
از اتصال پیچ خودکار به منظور استحکام پروفیل فلنج به کانال متصل می شود.
دو فلنج پس از نصب کامل به کانال، به وسیله کلیپس به یکدیگر متصل می شوند ، حال دو کانال اصلی به یکدیگر متضل شده اند.
طراحی پروفیل فلنج گالوانیزه
طراحی ظاهر پروفیل فلنج گالوانیزه به گونه ای است که دارای بیشتری استحکام فیزیکی باشد
و اتصال کانال و دو قطعه فلنج به بهترین شکل ممکن صورت گیرد.
فلنج گالوانیزه در سایزهای 20، 30 و 35 میلیمتر می باشد.
به منظور ساخت یک فلنج گالوانیزه ابتدا باید فلنج گالوانیزه به ابعاد کانال
(با درتظر گرفتن کاهش طول مربوط به گوشه فلنج) بریده می شود.
در مرحله بعد گوشه فلنج (کرنر) درون زائده جانبی پروفیل می شود تا با اتصال چهار تکه پروفیل یک فلنج مستطیل شکل ساخته شود.
پس از آنکه چهار طرف لبه کانال در مادگی چهار قطعه پروفیل فلنج فرو رفت،
و با تجهیز مناسب تثبیت و مستحکم شد دو سر کانال توسط فلنج به یکدیگر متصل می شود.
به منظور اتصال دو فلنج به یکدیگر از تجهیزی به نام کلیپس یا کلمپ استفاده می شود.
کلیپس از یک تکه لقمه ای شکل به همراه یک پیچ ساخته می شود.
که در برآمدگی دو قطعه فلنج فرو رفته و محکم می شود تا اتصال تثبیت شود.
همچنین اتصال پیچ و مهره در چهار گوشه دو فلنج موجب تقویت اتصال می گردد.
به منظور آب بندی اتصال دو سر کانال از نوار درزگیر استفاده می شود.
نوار درزگیر ساخته شده از فوم و عایق الاستومریک می باشد که به یک سر فلنج چسبانده می شود،
و با اتصال دو قطعه فلنج به یکدیگر محل اتصال را هوا بندی می کند.
از چسب ماستیک نیز به منظور به منظور هوابندی گوشه ها استفاده می شود.
رنگ آمیزی پروفیل فلنج گالوانیزه
تمامی محصولات را بارنگهای مختلفی از قبیل:
سفید ،کرم ،قهوهای معمولی ،قهوهای سوخته و مشکی ارایه می کنیم.
