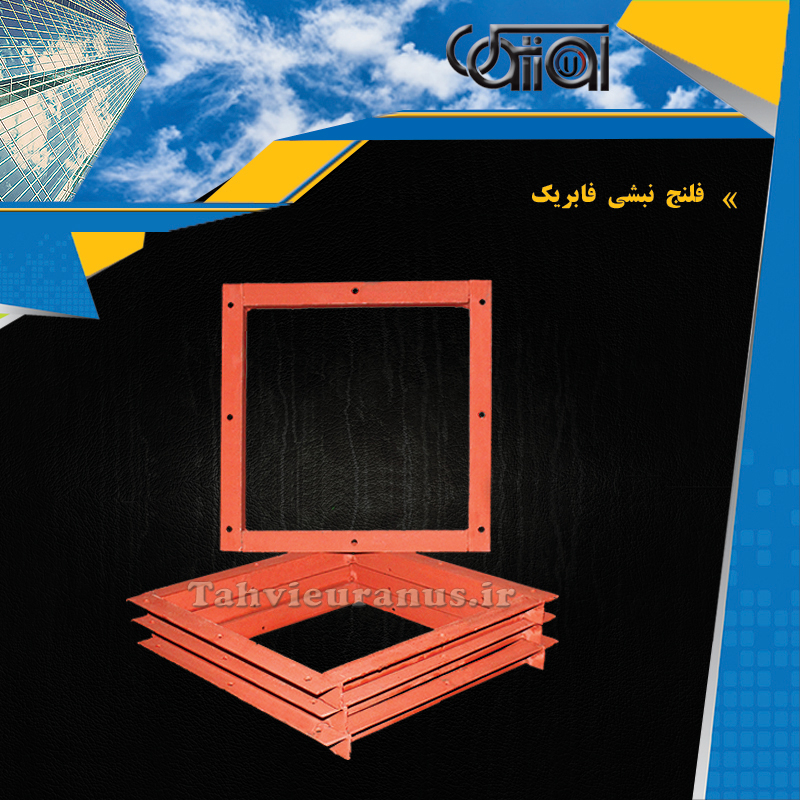

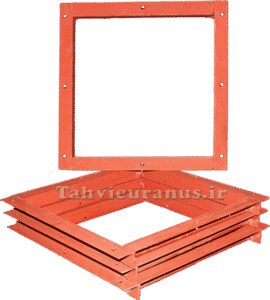

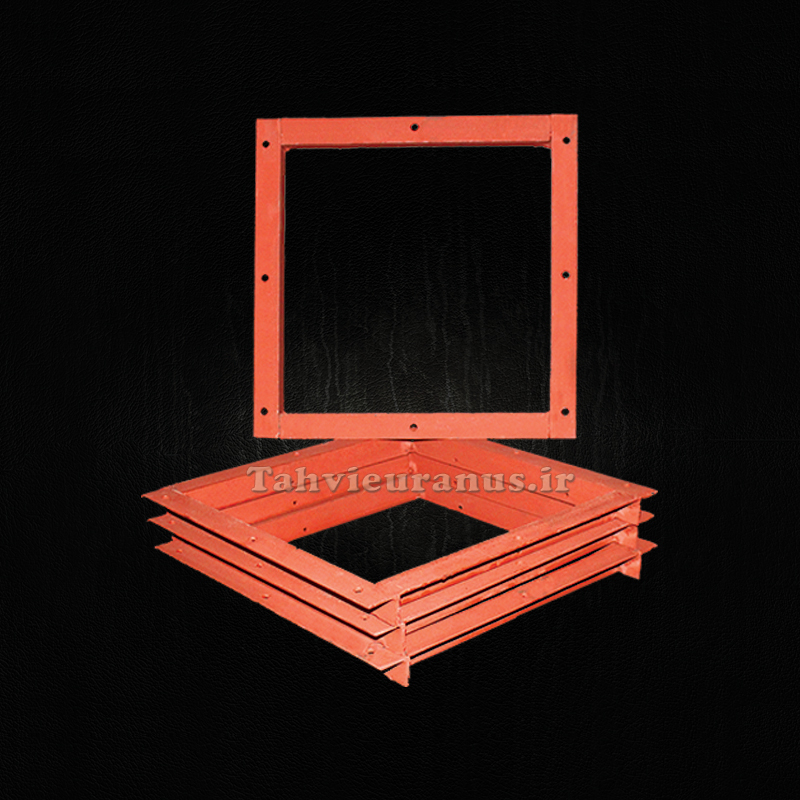

فلنج نبشی
فلنج کانال پرسی یا به اصطلاح فلنج نبشی یکی از اتصالات کانال انتقال هوا می باشد.
برای اتصال کانال ها به یکدیگر از فلنج استفاده می کنند.انتخاب نوع فلنج به عوامل مختلفی بستگی دارد.
نوع کانال هوا ، ابعاد کانال هوا ، ضخامت و وزن کانال هواو شرایط آب و هوایی منطقه از مواردی است که ،در انتخاب نوع فلنج مورد نظر تاثیر دارند.
فلنج کانال از نبشی 3 و4 ساخته می شود و این فلنج کانال های گرد و چهارگوش را به یکدیگر متصل می کند.
عرض نبشی فلنج 25 میلیمتر در 25 میلیمتر می باشد.به صورت استاندارد این نوع فلنج با ورق یک سیاه ساخته می شود.
اتصالات این نوع فلنج به صورت نقطه جوش می باشد.فلنج ها ابعاد مشخصی ندارند و به صورت سفارشی آماده می شوند.
فلنج کانال پرسی به صورت استاندارد با رنگ ضد زنگ قرمز عرضه می شود.رنگ آمیزی فلنج ها با رنگ قرمز و طوسی ضد زنگ می باشد.
در صورت نیاز امکان آبکاری و رنگ آمیزی الکترو استاتیک نیز امکان پذیر است.
ساختار فلنج نبشی
این نوع فلنچ کانال در واقع از دو نوع نبشیِ فابریک و نبشیِ ورقی ساخته می شود که عبارتند از :
۱- فلنچ کانال سنتی از نبشی :
این نوع فلنچ کانال بنا به ابعادِ کانال هوا و ضخامت ورق کانال هوا عمدتا از نبشی های نمره 3 و 4 ساخته می شود
و در مرحله اول ابعاد نبشی ها بر اساس ابعاد کانال با یک میزان بادخور برش داده می شود.
در مرحله بعد بر روی دو بُعد از بدنه ی نبشی سوراخ هایی برای محلِ قرارگیری پیچ ومهره و همچنین برای محلِ پرچ تعبیه می شود.
در مرحله سوم چهارقطعه نبشی به صورتِ گونیا کنارِهم بصورت چهارگوش قرار گرفته و توسطِ مونتاژکار به هم جوش داده می شوند .
در مرحله آخر نیز فلنچ کانال توسطِ ضدزنگ پوشش داده میشود تا دربرابرِ رطوبت و استهلاک مقاوم گردد.
۲- فلنچ کانال سنتی از نبشی ورقی:
این نوع فلنچ نیز از ورق روغنی با ضخامتِ یک میل که بصورت نبشی برش و خم شده است ساخته می شود.
طریقه سوراخکاریِ این فلنچ نیزبوسیله دستگاهِ پِرس بوده و اتصالاتِ چهارگوشه ی این نوع فلنچ کانال نیز بصورتِ نقطه جوش می باشد.
نکته مهمِ دیگر اینکه سطحِ بدنه ی این نوع فلنچ کانال نیز در نهایت باید بوسیله ضدزنگ
فلنج نبشی یا به اصطلاح فلنج نبشی جوشی یکی از اتصالات کانال انتقال هوا می باشد.
کانال گرد و چهارگوش وظیفه انتقال هوا از دستگاه تهویه مطبوع،
به نقاط مختلف ساختمان را بر عهده دارند.
برای اتصال کانال ها به یکدیگر از فلنج استفاده می کنند.
انتخاب نوع فلنج به عوامل مختلفی بستگی دارد.
نوع کانال هوا ، ابعاد کانال هوا ، ضخامت و وزن کانال هواو شرایط آب و هوایی منطقه از مواردی است که ،در انتخاب نوع فلنج مورد نظر تاثیر دارند.
اگر در انتخاب فلنج مورد نظر خود تردید دارید ،با همکاران ما در گروه اورانوس تماس بگیرید.
انواع فلنج کانال
فلنج کانال انواع مختلفی دارند:
1- فلنج کانال پرسی :
از جنس ورق سیاه می باشد .
با ضخامت 1 میلیمتر و 1.25 میلیمتر ساخته می شود.
2- فلنج کانال نبشی :
از نبشی 20 میلیمتر ، 30 میلیمتر ، 40 میلیمتر ، 50 میلیمتر امکان ساخت دارد.
3- فلنج کانال گرد :
فلنج گرد از جنس نبشی 20 میلیمتر، 30 میلیمتر و 40 میلیمتر ساخته می شود.
ابعاد فلنج گرد از قطر 20 سانتیمتر به بالا امکان ساخت دارد.
4- فلنج کانال گالوانیزه :
قلنج گالوانیزه از ورق 0.7 میلیمتر ساخته می شود.
این فلنج به صورت ماستیک دار و ساده ساخته می شود.
این فلنج ها در سایز های 20 میلیمتر ، 30 میلیمتر ، 35 میلیمتر و 40 میلیمتر موجود هستند.
جنس فلنج نبشی از نبشی سایز های 20 میلیمتر ، 30 میلیمتر ، 35 میلیمتر و 40 میلیمتر موجود هستند.
به صورت استادارد این نوع فلنج با نبشی 30 میلیمتری ساخته می شود.
اتصالات این نوع فلنج به صورت جوشی با الکترود 3 می باشد.
فلنج ها ابعاد مشخصی ندارند و به صورت سفارشی آماده می شوند.
رنگ آمیزی فلنج نبشی
فلنج نبشی صورت استاندارد با رنگ ضد زنگ قرمز عرضه می شود.
رنگ آمیزی فلنج ها با رنگ قرمز و طوسی ضد زنگ می باشد.
در صورت نیاز امکان آبکاری و رنگ آمیزی الکترو استاتیک نیز امکان پذیر است.
