زیرا برق یک نیاز مشترک و اجتناب ناپذیر است. که برای استفاده از برق و الکتریسیته در ساختمان ها نیازمند کابل کشی درون ساختمان برای انتقال برق به نقاط مختلف هستیم و برای اینکه بتوانیم از سلامت کابل ها و سیم های ساختمانی اطمینان کافی داشته باشیم باید از ابزارآلاتی مثل لوله های فلکسیبل باید استفاده شود تا از هرگونه آسیب نظیر گرمای شدید، رطوبت و حتی خوردگی که ممکن است کابل ها و سیم ها را تهدید کند جلوگیری به عمل آوریم.

سایزهای استاندارد لوله های فلکسیبل که همان قطر مقطع آنها می باشد در اندازه های 11،13 ، 16، 21، 25، 29، 36، 42 و 48 میلیمتری می باشد. این نکته مهم است که متناسب با نوع پروژه و اندازه و وزن کابل ها سایز فلکسی را انتخاب کنیم.

فاکتورهای مهم استفاده از لوله ی فلکسیبل چیست؟

انواع لوله ی فلکسیبل:

لوله های فلکسی روکش دار

این لوله ها معمولا از روکش پلاستیکی PVC برخوردارند و رایج ترین کاربرد آنها در نصب دوربین های مدار بسته می باشد. از مزیت های این لوله ها می توان به قیمت مناسب آنها و همچنین محافظت در برابر رطوبت و آب اشاره نمود. معمولا کارایی این لوله ها زمانی است که کابل ها در زیر زمین قرار است نصب شود.

معمولا از لوله فلکسی روکش دار برای محافظت از کابل ها در محیط های باز و یا مرطوب در کابل کشی برای نصب دوربین مدار بسته استفاده میشود. از آنجایی که روکش پی وی سی لوله فلکسی های روکش دار قابلیت خود خاموش شونده دارند نگرانی ای بابت آتش گرفتن کابل کشی دوربین مدار بسته باقی نمیماند.

لوله های فلکسی بدون روکش

این لوله ها همانطور که از نامشان پیداست از روکش PVC برخوردار نمی باشند. به همین دلیل مقاومت آنها نسبت به لوله های فلکسی روکش دار در برابر آسیب های بیرونی کاهش می یابد. از این لوله ها معمولا برای محیط های داخلی استفاده می شود.

این نوع از لوله فلکسیبل روکش پلاستیکی پی وی سی ندارد. از این رو کاربرد آن بیشتر در محیط های داخلی است.

برای بستن لوله فلکسییل به دیوار از بست های مخصوص این کار استفاده میشود که بسته به لوله فلکسی مورد استفاده سایز های مختلفی دارد. پس باید مطابق سایز لوله فلکسی مورد استفاده بست همان سایز تهیه شود.

لوله فلکسیبل هوا ی برزنتی :

جنسِ لوله فلکسیبل هوا ی برزنتی از الیاف پلی استرِ روکش شده با “پی وی سی” و فنر فولادیِ مقاوم تشکیل یافته است.

لوله فلکسیبل هوا ی برزنتی در قطرهای ۵-۱۰-۱۵-۲۰-۲۵-۳۰-۳۵-۴۰-۴۵-۵۰-۵۵ و ۶۰ سانتیمتر تولید می گردد.

گستره ی مقاومتِ دماییِ لوله فلکسیبل هوا ی برزنتی بینِ ۱۰- تا ۶۰+ درجه سانتیگراد متغیر می باشد.

شاخه های لوله فلکسیبل هوا ی برزنتی عموماً در طولهای ۵ و ۶ متری بسته بندی می شوند.

لوله فلکسیبل برزنتی برخلاف نمونه‌های دیگر که از نوار فویل آلومینیوم ساخته می‌شود، از نوار برزنت تولید می‌شود.لوله خرطومی برزنتی دارای الیاف نخی به صورت تار و پود است که روی آن مواد پی وی سی لمینت شده است. به همین دلیل دارای استحکام بسیار بالا در برابر ضربه و پارگی می‌باشد.

موارد کاربردِ لوله فلکسیبل برزنتی در صنعت تهویه مطبوع در پروژه های مسکونی،اداری،تجاری و…

و مکش و تخلیه هوا با گردوغبارِ سبک

مزایای لوله فلکسیبل برزنتی:

مقاومت در برابرِ ارتعاشات

 استحکام کششی بالا

 وزنِ سبک

 انعطاف پذیری بالا در زمان نصب

لوله فلکسیبل کومبی

جنس لوله فلکسیبل کومبی از یک لایه فویل آلومینیومِ تقویت شده با پلی استر درقسمت داخل و یک لایه پوشش “پی وی سی” در قسمتِ بیرونی تشکیل یافته، که بوسیله یک فنرفولادی  قالبِ گرد به خود گرفته است.

لوله فلکسیبل کومبی در قطرهای ۱۰-۱۵-۲۰-۲۵-۳۰-۳۵-۴۰ سانتیمتر تولید می گردد.

طولِ شاخه های بسته بندیِ لوله فلکسیبل کومبی به میزان ۱۰ متر می باشد.

گستره مقاومت دماییِ لوله فلکسیبل کومبی در فاصله ی ۲۰- تا ۱۰۰+ درجه سانتیگراد متغیر می باشد.

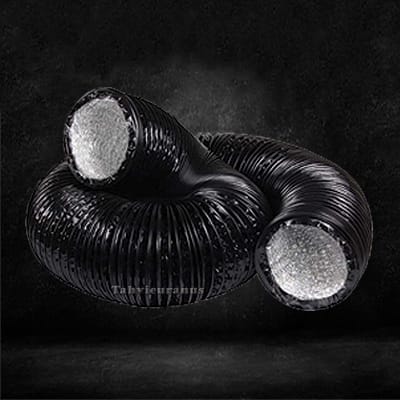

لوله فلکسیبل کمبی روکش پی وی سی یا لوله خرطومی کمبی متشکل از نوار فویل آلومینیومی با روکش مشکی PVC است و هنگامی که نوار پی وی سی  بر روی فویل آلومینیوم پوشیده می‌شود مقاومت بسیار خوبی به لوله فلکسیبل می‌بخشد که از پاره شدن لوله خرطومی به وسیله ضربه‌های ناخواسته جلوگیری می‌کند.

مزایای لوله فلکسیبل کومبی:

الف- استحکام زیاد

ب- مقاومت در برابر رطوبت

پ- انعطاف پذیری بالا برای کاربردهای متنوع

ت- وزن سبک و نصب آسان و عمرمفید طولانی

ث- قابل استفاده برای سیستم دهش و مکش

ج- مقاومت در برابر محیط های قلیایی و اسیدی

چ- عایق نسبی حرارت و صوت

د- قابلیتِ فشردگی بالا برای بسته بندی و حمل راحت

لوله فلکسیبل IFD :

جنس لوله فلکسیبل  ifd از سه لایه داخلی ، میانی و بیرونی تشکیل یافته که لایه داخلی از یک لایه فویل آلومینیومِ لمینیت شده ، لایه میانی از فوم فشرده پلی استر بعنوان عایق حرارتی و صوتی و لایه بیرونی از یک لایه روکشِ محافظ از جنسِ “پی وی سی” ، که با فنر فولادی ، ساختار یافته، تشکیل شده است.

قطرهای تولیدی برای لوله فلکسیبل هوا ifd عبارت از ۱۰-۱۵-۲۰-۲۵-۳۰-۳۵و ۴۰ سانتیمتر است.

محدوده تحملِ دمایی برای لوله فلکسیبل هوا ifd بین ۲۰- تا ۱۰۰+ درجه سانتیگراد متغیر است.

لوله های فلکسییل هوا در شاخه های ۶ متری بسته بندی و به فروش می رسد.

این نوع لوله فلکسیبل در مقایسه با نمونه های خارجی ، بدلیل فاصله سیم های کمتر و عایق فشرده آن بسیار محکمتر بوده و همچنین از انعطاف پذیر بسیار مطلوبتری برخوردار است.

موارد کاربرد لوله فلکسیبل ifd در سیستم تهویه مسکونی، تجاری ،سیستم های مکش و اگزاست

و پروژه های صنعتی است

مزایای لوله فلکسیبل IFD :

۱-عایق دار بودن

۲-ساختار یکنواخت،متوازن و به هم پیوسته در طولِ لوله

۳- وزن سبک

۴- مقاومت حرارتی بالا با ضخامتِ متوسط

۵- انعطاف پذیری بالا برای استفاده در محیط های مختلف

لوله فلکسیبل عایق الاستومری :

از جمله لوله های فلکسیبل هوا که به لحاظِ ویژگیهای لازم برای کسب استانداردهای کافی در صنعت تهویه مطبوع ،رتبه ی خوبی به خود اختصاص داده است، لوله فلکسیبل هوا با عایق الاستومری می باشد.

این نوع لوله فلکسیبل هوا ،به لحاظِ رعایت موازین مربوط به کیفیتِ مطلوب، مورد تاییدِ مراکزِ تحقیقاتیِ مسکن و شهرسازی ،سازمان استانداردِ ایران و دیگر سازمانهای مربوطه، قرارگرفته است.

جنسِ لوله فلکسیبل هوا با عایق الاستومری از سه لایه درونی،میانی و بیرونی

لایه بیرونی و درونیِ لوله فلکسیبل هوا با عایق الاستومری ،از فویل آلومینیومیِ لمینیت شده و لایه میانی از عایق الاستومری که بوسیله فنر فولادی، ساختارِ واحد و گرد گرفته، تشکیل یافته است.

لوله فلکسیبل هوا با عایق الاستومری در قطرهای ۱۰-۱۵-۲۰-۲۵-۳۰-۳۵-۴۰  تولید و در شاخه هوای ۶ متری بسته بندی و به فروش می رسد.

دامنه نوسانِ دمایی برای لوله فلکسیبل هوا با عایق الاستومری از ۳۰- الی ۱۱۰+ درجه سانتیگراد متعیر می باشد.

موارد کاربرد لوله فلکسیبل عایق الاستومری درسیستم رفت هوا(سیستم های دمنده)،سیستم برگشت هوا(سیستم های مکنده)،پروژه های تهویه مطبوع با کاربریِ مسکونی،تجاری،اداری و صنعتی است.

مزایای لوله فلکسیبل  عایق الاستومری:

الف- داشتنِ حالتِ عایق حرارتی و صوتیِ

ب- دوستدارِ محیطِ زیست بودن این محصول استفاده آن در مکانهایی مثل اتاقهای تمیز، اتاقهای عمل ، محیط های آزمایشگاهی ، بیمارستانی و درمانگاهی را راحت کرده است.

ج- دارای حجمِ کم

چ-  ساختارِ منسجم و یکپارچه و جدا نشدنی

ح- انعطاف پذیریِ بالا برای قابلیت اجرا در فضاهای مختلف با موانعِ گوناگون

خ- وزن سبک

د- یکنواختی و توازنِ ساختارِ بدنه لوله فلکسیبل عایق الاستومری، باعث عدم افت فشار هوا در مسیرِ خود می گردد.

ذ- جلوگیری از انتقال صوت مزاحم از محیط به داکت هوا و برعکس

ر- ساختارِ بیرونیِ لوله فلکسیبلِ هوا باعایق الاستومری بصورت مستقل و بدون نیاز به هیچ کاوِر و پوششی، قابلیت نصب و اتمامِ کاررا دارد.

ز- پوششِ سه لایه ی لوله فلکسیبل عایق الاستومری، دلیل طول عمر مفیدِ این محصول است.

س- مقاومت در برابرِ هرگونه خوردگی و آسیب دیدگی .

ش- مقاومت در برابر رطوبت،نم،گرد و غبار و دیگر آلاینده ها.

ص- مقاومت در برابر شعله،حرارت،حریق و آتش.

ض- مقاومت بالا در برابرِ فشار هوای داخل لوله فلکسیبل هوا.

ط- امکان نصبِ آسان و سریع

لوله فلکسیبل pvc:

جنس مصرفی در این نوع لوله فلکسیبل هوا از پی وی سیِ نرمِ تقویت شده با فنر فولادی می باشد.

باتوجه به ساختارِ مستحکم، متوازن و شفافِ لوله فلکسیبل هوا ،استفاده از این محصول بطور همزمان در سیستم های تهویه مطبوع و مکنده های براده چوب و حتی آلاینده های هودهای صنعتی، امکانپذیر می باشد.

با توجه به قدرتِ دستگاههای دمنده و مکنده، امکانِ تقویتِ ضخامتِ پی وی سیِ بکاررفته در بدنه ی این لوله فلکسیبل هوا و همچنین ارتقای قطرِ فنرفولادی جهتِ استحکام بیشتر وجود دارد.

لوله فلکسیبل هوا ی پی وی سی شفاف از قطر ۳ تا ۹۰ سانتیمتر قابل تولید و در بسته های ۶ متری بسته بندی و به بازار عرضه می گردد.

مقاومت دماییِ لوله فلکسیبل هوا ی شفاف، در حرارتِ دایم بینِ ۲۰- تا ۸۰+ درجه سانتیگراد و در حرارت غیردایم بین ۲۰- تا ۱۰۰+ درجه سانتیگراد در نوسان می باشد.

لازم به ذکر است لوله فلکسیبل هوا ی پی وی سی شفاف، هم بصورتِ شفاف (بی رنگ)  و هم به رنگ مشکی  تولید می شود.

موارد کاربرد لوله فلکسیبل pvc ، استفاده در سیستم های دمنده و مکنده در تهویه مطبوعِ محیط های مسکونی،تجاری،اداری و صنعتی،  استفاده در صنایع چوب برای جمع آوریِ غبار و ذرات چوب،  استفاده در محیط های آزمایشگاهی،اتاق های تمیز،بیمارستانها و…،  استفاده جهت انتقال مواد

مزایای لوله فلکسیبل pvc :

الف-  استحکامِ کششیِ بسیار بالای.

ب- مقاومت در برابر تاثیرات شیمیایی، در محیطهای آزمایشگاهی.

ج- انعطاف پذیریِ خوب

چ- وزن کم و سبُک

ح- قابلیت تولید با دورنگِ شفاف و مشکی

خ- قابلیتِ تقویت ضخامت پی وی سیِ بدنه و ارتقای قطر فنر فولادیِ برای کاربردهای سنگین و سبک.

د-امکانِ اتصال فنرِ لوله فلکسیبل به زمین جهت تخلیه الکتریسیته ساکن در زمان انتقال مواد

لوله فلکسیبل هوا باعایق پلی استر :

این نوع لوله فلکسیبل دارای ساختارِ سه لایه از فویل آلومینیومِ لمینیت شده و لایه ی مستقل از جنس الیافِ پلی استر می باشد، که این لایه الیاف پلی استر نقشِ عایق را برای لوله فلکسیبل ایفا می کند.

لوله فلکسیبل هوا باعایق الاستومری از قطر ۱۰ تا ۶۰ سانتیمتر قابل تولید می باشد.

قابلیتِ فشردگیِ بالای این محصول باعث شده تا در شاخه های ۱۰ متری امکانِ بسته بندی داشته باشد.

محدوده ی مقاومتِ دماییِ این محصول بینِ ۳۰- تا ۱۵۰+ درجه سانتیگراد متغیر است.

استفاده در سیستم های گرمایشی و سرمایشیِ تهویه مطبوع

مزایای لوله فلکسیبل عایق پلی استر:

۱-انعطاف بالا و حالتِ ارتجاعی مناسب

۲- وزن سبک و قابلیت حمل آسان

۳- مقاوم در برابر نفوذِ رطوبت،بخار، نم و آب

۴- قیمت مناسب در مقایسه با انواعِ دیگرِ لوله های فلکسیبلِ هوا

لوله فلکسیبل عایق پلی اتیلن :

این نوع لوله فلکسیبل نیز دارای سه لایه می باشد.لایه داخلی که و بیرونی که نقشِ پوششی دارند از فویل آلومینیومِ لمینیت شده تشکیل شده و لایه میانی از یک قشرِ فشرده ی از پلی اتیلن که نقش عایق را ایفا می کند تشکیل یافته است.

ساختارِ لوله فلکسیبل هوا باعایق پلی اتیلن،علیرغمِ  سه لایه بودن، یک ساختارِ منسجم و واحد می باشد که این موضوع به خودی خود باعث کم جاگیری و انعطاف پذیریِ بالا می شود و این دلیل نیز برای سهولت در نصب در محیطهای کم عرض، ایده آل می باشد.

لوله فلکسیبل هوا باعایق پلی اتیلن در قطرهای۱۰ تا ۶۰ سانتیمتر تولید و در شاخه های ۱۰ متری بسته بندی و به بازار ارایه می گردد.

لوله فلکسیبل هوا با عایق پلی اتیلن با جلوگیری از جذب رطوبت، از ایجاد تعرق ممانعت به عمل می آورد.

مقاومت دماییِ در این لوله فلکسیبل هوا بین ۳۰- تا ۱۴۰+ درجه سانتیگراد متغیر است.

لوله فلکسیبل عایقی پلی اتیلن نوع جدیدی از لوله‌های فلکسیبل عایقی هستند. ضخامت عابق پلی اتیلن 2 میلیمتر است. لوله‌های خرطومی عایقی پلی اتیلن به دلیل استفاده از فوم پلی اتیلن لوله‌های بسیار ضخیم و مستحکمی هستند. همچنین هنگام نصب لوله فلکسیبل عایقی پلی اتیلن، لوله بسیار صاف و یک دست کشیده شده و کارایی بسیار خوبی در انتفال هوا دارند.

کاربرد در تهویه مطبوعِ پروژه های مسکونی،اداری،تجاری و صنعت

مزایای لوله فلکسیبل هوا باعایق پلی اتیلن:

الف- مقاوم در برابر تعرق

ب- انعطاف بالا

پ- قابلیت فشردگی بالا برای سهولت در بسته بندی

ت- وزن سبک و نصب آسان

ج- قیمت مقرون به صرفه

ملزومات وابسته به لوله فلکسیبل هوا :

در زمان کاربرد و نصب انواع لوله فلکسیبل هوا نیاز به قطعات،اتصالات وملزوماتی می باشد که بدون این ملزومات روند کاربریِ لوله فلکسیبل هوا دچارِ اختلال می گردد.

از این ملزومات تحت عناوینی مثلِ رابط ها، تبدیلهای هوا، زانویی،سه راهی،چهارراهی ها، پلنیوم باکس ها،بست هوابندی و ساپورت لوله فلکسیبل هوا نام برده می شود که به اختصار به معرفیِ این قطعات و ملزومات می پردازیم:

 رابط لوله فلکسیبل هوا:

با توجه به طول های محدودِ انواع لوله فلکسیبل هوا(نهایت طول هر قطعه لوله فلکسیبل هوا ۱۰ متر می باشد)، اجباراً برای طولهای بالاتر، باید برای مرتبط کردنِ لوله های فلکسیبل از رابط استفاده نمود . رابط لوله فلکسیبل هوا از ورق گالوانیزه در قطرهای متنوع و ضخامت های گوناگون ساخته می شود. قطر رابط دقیقا به قطر لوله فلکسیبل هوا بستگی دارد و طوری ساخته می شود که لوله فلکسیبل هوا از دوطرف بتواند به رابط متصل شود امکانِ ایجادِ طولهای بیشتر را ایجاد کند.ضخامت ورق رابط لوله فلکسیبل هوا نیز هرچه قطر لوله فلکسیبل بالاتر می رود،بیشتر می شود. در لوله های فلکسیبل مکنده این ضخامت ورق بیشتر اهمیت پیدا می کند. دلیلِ اینکه جنس ورق رابطِ لوله فلکسیبل هوا از نوع گالوانیزه می باشد این موضوع می باشد که اگر در سیستم مکش یا دمشِ هوا رطوبت و بخار وجودداشته باشد، رابطِ لوله فلکسیبل هوا مقاومت و ساختارِ خود را حفظ نماید و دچارِ استهلاک نگردد.

بست لوله فلکسیبل:

بست لوله فلکسی یا خرطومی فلکسیبل داکت، یکی از جدیدترین محصولات صنعتی است که روز به روز به کاربری هایش به عنوان بست گازی افزوده می شود. بست لوله فلکسی به دلیل منعطف بودن و مقرون به صرفه بودن، در زمینه های کشاورزی، آبیاری و مصارف ساختمانی، صنعتی و مناطقی که به دور از آب هستند، استفاده می شود. لازم به توضیح است که سایز بست لوله فلکسی باید با سایز لوله فلکسی متناسب باشد.

نحوه صحیح کابل کشی لوله فلکسیبل:

به جهت اینکه بتوان لوله فلکسی را بر روی سقف، دیوار یا مکان های مختلف دیگر نصب کرد، باید از بست استفاده شود. اما باید به این نکته توجه داشت بست هایی که مورد استفاده قرار می گیرند از نظر اندازه با لوله های فلکسی تناسب داشته باشد. همچنین می توانید از فنرهای مخصوص برای عبور کابل در لوله فلکسی هم استفاده کنید.

دو نکته مهم  در مورد استفاده از لوله های فلکسیبل:

زمانی که قصد دارید کابل های الکتریکی خود را درون لوله فلکسیبل قرار دهید حتما باید دقت داشته باشید که از یک سیم فنری برای این کار استفاده کنید تا کابل های الکتریکی شما راحت تر درون این لوله ها قرار گیرند. در صورتی که از این سیم های فنری استفاده نکنید احتمالا با مشکلات زیادی روبرو خواهید شد. نکته دیگری که حتما باید به آن دقت کنید این است که لوله های فلکسی را باید در عمق کمی قرار دهید تا از آنها محافظت شود، در صورت افزایش عمق و در نتیجه افزایش فشار ممکن است به این لوله ها و در نتیجه به کابل هایی که درون آنها قرار دارند آسیب های جدی وارد شود.

کاربرد لوله های فلکسیبل
